木製集水ます工
適用箇所
林道等の流量の少ない素堀側溝や、排水横断工の吐口保護。公園等の歩道排水工の吐口保護等の水圧の少ない箇所。

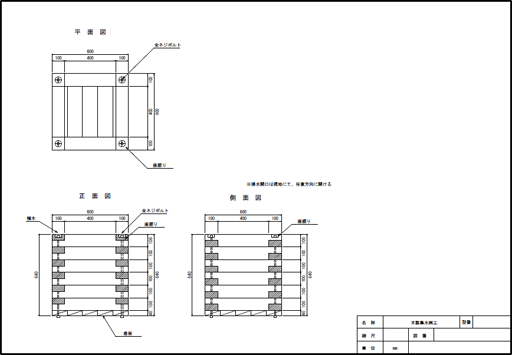

構造図
材料表
1基当たり
| 名称 | 材質・品質 | 規格寸法 | 数量 | 単位 | 材積 | 備考 |
|---|---|---|---|---|---|---|
| 横木 | 杉角材 | 100㎜×100㎜×600㎜ | 24 | 本 | 0.1440 | |
| 底板 | 杉板材 | 120㎜×40㎜×600㎜ | 5 | 枚 | 0.0145 | |
| 寸切りボルト | ユニクロメッキ | 1/2インチ×680㎜ | 4 | 本 | ナット・座金・ワッシャー含む | |
| 万能ビス | 〃 | φ4.5㎜×75㎜ | 20 | 本 | ||
| 合計 | 0.1585 ㎥ | |||||
